B13-6六軸走心式數控車床
B13-6六軸走心式數控車床
B13-6六軸走心式數控車床
B13-6六軸走心式數控車床

型號:B13-6

更新時間:2024-06-26 11:21:41

簡要描述:B13-6六軸雙主軸走心機具有車銑復合加工能力,為高精度、廣范圍及實用性高的加工設備

詳細介紹

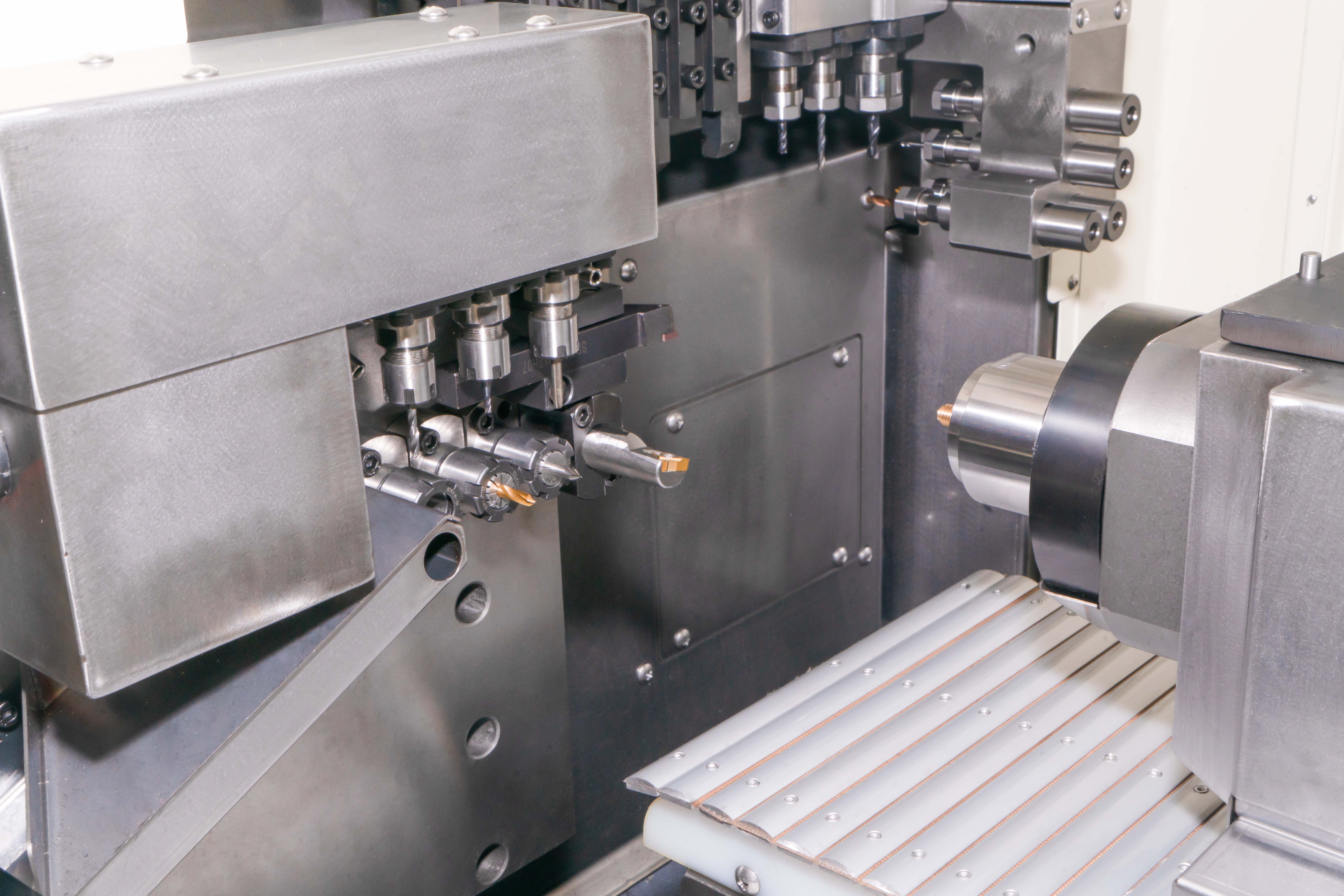

B13-6雙主軸走心式數控車床

    具有車銑復合加工能力,為高精度、廣范圍及實用性高的加工設備.該類機床適合長徑比較大的 “細長軸類”零件以及“細小”“異形”零件的大批量、多品種、高精度的加工任務 ,其加工范圍廣泛適用于醫療、航空、航天、軍工、汽車、摩托車、通訊、制冷、光學、家電、微特電子、電子、鐘表、手機等行業的各種高精度、多批量、外形復雜的軸類零件及精密細小零件的復合加工。

●增加Y2軸,正背面可實現復合性加工
●配3軸 橫向動力頭、橫向剛性攻絲、正面剛性攻絲、背面剛性攻絲
●配無導套裝置,最適宜短工件高精度加工
● 利用主軸、背軸的夾持力調整夾頭,可輕松夾持細微精密零部件

●高速下無角冷卻,比普通風冷卻散熱更均勻,性能更強。本機采用絕對式燥作,開關機無需回原點,省時省事省人工。24小時不新電,高效率,省人工。

●固定導套、聯動導套,效益更佳,最適宜高精度加工。

性能參數

機床參數
電源 電源額定電壓 三相交流380V 行程 X2軸行程 400mm(直徑量)
電源額定頻率 50HZ Y2軸行程 40mm
總輸入功率 12kW Z2軸行程 190mm
數控系統 BYSK YZ190 X2軸伺服馬達功率 1kW
最小設定單位 0.001mm Y2軸伺服馬達功率 0.75kW
X軸脈沖當量 0.0005mm Z2軸伺服馬達功率 1kW
Y、Z軸脈沖當量 0.001mm 冷卻系統 切削油用電機功率 0.48kW
切削速度 1-4000mm/min 冷卻箱容量 150L
X1/X2軸快速進給速度 20000mm/min 潤滑系統 馬達功率 0.1kW
Y1/Y2軸快速進給速度 20000mm/min 容量 2L
Z1/Z2軸快速進給速度 20000mm/min 主軸刀具 12*12方刀 5把
主軸 最大棒料直徑 Φ13mm ER11/?20 4把
主軸通孔直徑 Φ14mm 主軸側面動力頭 夾頭ER11+ER16 2把+1把
主軸中心離地面高度 1040mm 功率 0.4kW
主軸轉速 0-5000r/min 轉速 5000r/min
主軸馬達功率 2kW 副軸刀具 12*12方刀 1把
副軸 最大夾緊直徑 Φ13mm ER16 2把
副軸轉速 0-5000r/min ?16 2把
副軸馬達功率 2kW 副軸側面動力頭 夾頭ER11 3把
行程 X1軸行程 100mm(直徑量) 功率 0.4kW
Y1軸行程 240mm 轉速 5000r/min
Z1軸行程 180mm 機床尺寸 長*寬*高 2030*1250*1930
X1軸伺服馬達功率 0.75kW 機床重量
Y1軸伺服馬達功率 1kW 可選配置
Z1軸伺服馬達功率 1kW 伺服旋轉中心架 加旋轉中心架后Z軸行程 100mm
滑軌形式 直線導軌 功率 0.75kW

產品配置

機床配置
名稱 型號/規格 廠家
系統 YZ190 自制
主軸 國產 自制
X1軸電機 0.75kW絕對值伺服電機 匯川+總線
Y1軸電機 1kW絕對值伺服電機 匯川+總線
Z1軸電機 1kW絕對值伺服電機 匯川+總線
X2軸電機 1kW絕對值伺服電機 匯川+總線
Y2軸電機 0.75kW絕對值伺服電機 匯川+總線
Z2軸電機 1kW絕對值伺服電機 匯川+總線
絲桿   上銀/銀泰
導軌   上銀/銀泰
    以上多種品牌同級別隨機
