B07主軸箱移動型數控車床
B07主軸箱移動型數控車床
B07主軸箱移動型數控車床
B07主軸箱移動型數控車床

型號:B07

更新時間:2024-06-25 09:50:53

簡要描述: B07主軸箱移動型數控車床是寶宇數控BYSK以手表部件、探針、連接器插頭為代表,對超小徑精密部件的加工而研發的新型六軸走心機式車床。

詳細介紹

        B07主軸箱移動型數控車床:為高精度、廣范圍及實用性高的加工設備,該類機床適合長徑比較大的“細長軸類”零件以及“細小”“異形”零件的大批量、多品種、高精度的加工任務,其加工范圍廣泛適用于醫療、航空、航天、軍工、汽車、摩托車、通訊、制冷、光學、家電、微特電子、電子、鐘表、手機等行業的各種高精度、多批量、外形復雜的軸類零件及精密細小零件的復合加工。

結構傳承精密設計原理,實現高精度加工。

豐富的端面鉆孔、鏜孔及橫向動力頭組合配置。

縮短待機時間。

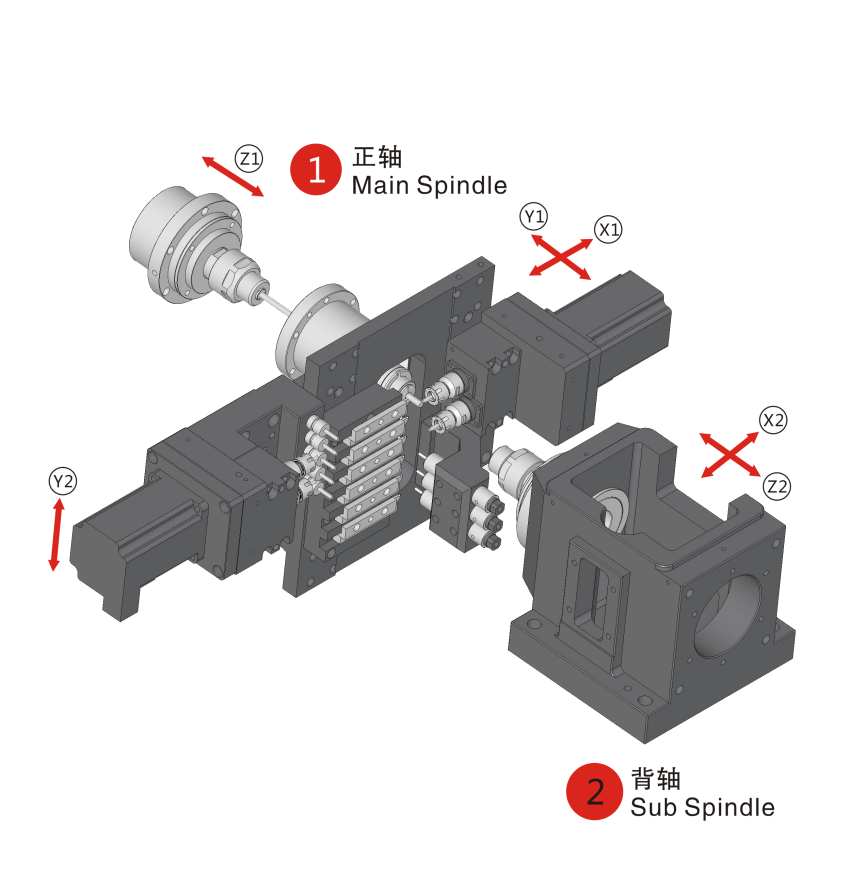

背面刀臺配備Y軸,可復合加工實現背面?zhèn)群椭鬏S側的完全同時加工。



主軸部分配置6把方刀、側面2把動力頭可上下左右移動、端面3把鉆孔刀具。

背軸部分配備5把端面刀具、側面2把動力頭可上下移動。



性能參數

機床參數
電源 電源額定電壓 三相交流380V 行程 X2軸行程 340mm(直徑量)
電源額定頻率 50HZ Y2軸行程 80mm
總輸入功率 8kW Z2軸行程 130mm
數控系統 寶宇 YZ190 X2軸伺服馬達功率 0.4kW
最小設定單位 0.001mm Y2軸伺服馬達功率 0.4kW
X軸脈沖當量 0.0005mm Z2軸伺服馬達功率 0.4kW
Y軸脈沖當量 0.001mm 滑軌形式 直線導軌
Z軸脈沖當量 0.001mm 主軸刀具 8*8方刀 6把
切削速度 1-4000mm/min ER11/?16 3把
X軸快速進給速度 18000mm/min 主軸側面動力頭 ER11 2把
Y軸快速進給速度 18000mm/min 轉速 0-6000r/min
Z軸快速進給速度 18000mm/min 功率 0.4kW
主軸 最大棒料直徑 Φ7mm 副軸刀具 ER11/?16 5把
主軸通孔直徑 Φ9mm 副軸側面動力頭 ER11 2把
主軸中心離地面高度 940mm 轉速 0-6000r/min
主軸轉速 0-7000r/min 功率 0.4kW
主軸馬達功率 1.5kW 冷卻系統 切削油用電機功率 0.48kW
副軸 最大夾緊直徑 Φ7mm 冷卻箱容量 100L
副軸轉速 0-7000r/min 潤滑系統 馬達功率 25W
副軸馬達功率 1.5kW 容量 2L
行程 X1軸行程 40mm(直徑量) 機床尺寸 長*寬*高 1660*1030*1700
Y1軸行程 100mm 機床重量 1200kg
Z1軸行程 180mm
X1軸伺服馬達功率 0.4kW
Y1軸伺服馬達功率 0.4kW
Z1軸伺服馬達功率 0.4kW

產品配置




機床配置
名稱 型號/規格 廠家
系統 YZ190 自制
主軸 國產 自制
主軸電機 1.5kW絕對值伺服電機 匯川+總線
副軸電機 1.5kW絕對值伺服電機 匯川+總線
X1軸電機 0.4kW絕對值伺服電機 匯川+總線
Y1軸電機 0.4kW絕對值伺服電機 匯川+總線
Z1軸電機 0.4kW絕對值伺服電機 匯川+總線
X2軸電機 0.4kW絕對值伺服電機 匯川+總線
Y2軸電機 0.4kW絕對值伺服電機 匯川+總線
Z2軸電機 0.4kW絕對值伺服電機 匯川+總線
導軌   上銀/銀泰
絲桿   躍爾
